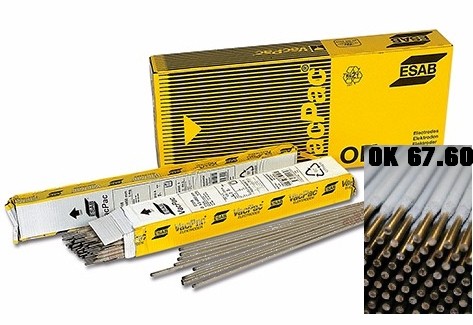

Elektróda ESAB OK 67.60 (E309L-17)
Dostupnosť:
Na sklade
- Ø 2,0 x 300 mm (1,7 kg/134 ks)
- OK 67.60 (309L-17)
- Možnosť objednania v kg alebo celé balenie
€ 37,80
 |
OK 67.60 (E309L-17) |
Elektróda ESAB OK 67.60 (E309L-17) poskytuje prelegovaný zvarový kov, vhodný aj na spoje nehrdzavejúcich ocelí s nelegovanými alebo nízkolegovanými oceliami, na naváranie prechodových vrstiev pri spojoch a návaroch typu nehrdzavejúca oceľ – bežná konštrukčná oceľ.
- SFA/AWS A 5.4: E 309L-17
- EN ISO 1600: E 23 12 L R 3 2
- Interpass teplota < 150°C
- Vhodnosť pre zváranie W. Nr. 1.4583 + S235 – S 355
- Tvrdosť zvar. kovu 200 – 225 HV
- FN 10 – 22
- W. Nr. 1.4332
- Obal rutil – kyslý
Chemické zloženie (%)
| C | Si | Mn | Cr | Ni |
|---|---|---|---|---|
| <0,03 | 0,70 | 0,80 | 23,70 | 13,00 |
Druh prúdu, polarita
Typické mechanické hodnoty
| Podmienky | Rm (pevnosť v ťahu) (MPa) | Rp0,2 (medza klzu v ťahu) (MPa) | A 5 (ťažnosť l=5 x d) (%) | KV (nárazová práca) (J)/°C | |
|---|---|---|---|---|---|
| ISO | 580 | 470 | 32 | +20 °C ≥ 50 | -30 °C ≥ 40 |
| AWS | >520 | >380 | (>30) | +20 °C ≥ – | -30 °C > – |
Poloha zvárania
 |
 |
 |
 |
 |
| Rozmer | Prúd (A) | Napätie (V) | Výťažnosť (%) | Doba horenia (s) | Podiel sv. kovu (%) | (ks/kg sv.kovu) | Výkon návar. (kg/h) |
|---|---|---|---|---|---|---|---|
| 2,0 x 300 | 45 – 65 | 27 | 115 | 38 | 0,60 | 136 | 0,70 |
| 2,5 x 300 | 45 – 90 | 28 | 115 | 38 | 0,6 | 85 | 1,10 |
| 3,2 x 350 | 65 – 120 | 29 | 115 | 51 | 0,60 | 45 | 1,60 |
| 4,0 x 350 | 85 – 130 | 31 | 115 | 51 | 0,60 | 29 | 2,50 |
| 5,0 x 350 | 110 – 250 | 32 | 115 | 58 | 0,60 | 19 | 3,30 |
Balenie
| Priemer | Dĺžka elektródy | Hmotnosť balenia | Počet kusov v balení |
|---|---|---|---|
| 2,0 mm | 300 mm | 1,7 kg | 134 ks |
| 3,2 mm | 350 mm | 1,8 kg | 47 ks |
